1064nm

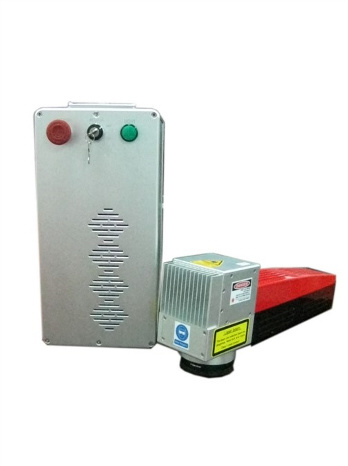

【TLF-AP】光纖雷射雕刻機

【TLF-AP】

SPI光纖雷射雕刻機

【TLF-AP】光纖雷射雕刻機【TLF-AP】光纖雷射雕刻機



§ 節能省電省空間,氣冷式設計即插即用。

§ 20~1000KHz超高頻率使用範圍。

§ 獨特的功率波形設計,高頻率仍可輸出最佳尖峰功率。

§ 提供連續波模式,應用範圍廣泛。

§ 超小型高速高精度雕刻頭,精密雕刻、高速雕刻皆適宜。

※金屬與非金屬材料皆適用。 適用於各式手工具、機車汽車腳踏車零件、鑽頭、軸承、衛浴設備、機械五金、刀具、銘板、醫療器材、樂器、刻度環、刻度尺、手錶、電子零件、IC、PCB板、按鍵、面板、連接器…等產品。
MODEL雷射型號

MODEL雷射型號
TLF-20AP-R
TLF-30AP-R
TLF-50AP-R
cw output power輸出功率
20W
30W
50W
Wavelength波長
1065 ± 5nm
Laser Type 雷射類型
Pulsed Tune Waveforms
M2光束質量
<1.6
Pulsed Repetition Range 全功率頻率
20~200 kHz
30~500 kHz
50~500 kHz
Pulse Width 脈衝寬度
40/260 ns
Pulse Energy 脈衝能量
>1 mJ
Peak Power 峰值功率
>12 kw
>10kw
>10 kw
F-Theta Lens 聚焦鏡
F-160
F-254
F-330
F-420
Field Size (mm) 雕刻範圍
□110×110
□175×175
□205×205
□300×300
Marking Speed (mm)
9000mm/sec
Dimensions of Control Cabinet
220(W)x295(H)x500(D)
Dimensions of Laser Head
470(L)x105(W)x160(H)
Weight of
Control Cabinet (Kg)
25.5
Weight of Laser Head (Kg)
8
Electrical Power
1 Ø110∕220 VAC,50/60 Hz,
Control Interface
USB Mode

※規格因技術需要而變動恕不另行通知※

展示影片-飛行打標:

Related posts

【TLFC-6060】雷射切割機

【TLFC-6060】

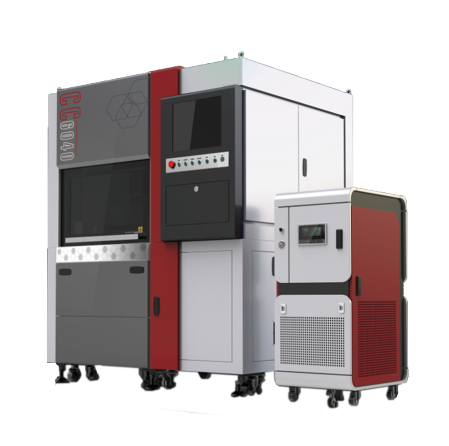

CX-CC6040 光纖雷射切割機

§ 廣泛用於眼鏡、電子、電器等精密機械五金、微電子行業。

§ 採用先進的龍門式結構,自動跟隨系統,提升切割精度。

§ 雷射切割速度快 ,切縫小,切割面光滑。

§ 加工柔性好,可加工任意圖形,亦可切割管材。

§ 非接觸加工,熱影響區小,工件局部變形小。

§ 導軌安裝調整採用精密準直儀測試,精度小於0.02mm。

§ 全封閉式防護罩設計,減少雷射傷害。

※適用於切割0.1-6mm碳鋼板,0.1-3mm不銹鋼板、鍍鋅板、電解板等多種薄金屬材質。

MODEL 雷射型號 TLFC-6060
CW Output power 輸出功率
Wavelength 波長
Min line width 最小線徑 0.01mm
Accuracy 重複定位精度 ±0.02mm
Max.cutting speed最大運行速度 30m/min
Max.Accelerated 最大加速度 0.8G
Control System 控制系統 CNC 數位控制
Continuous working hours 連續工作時間 <20H
Repetition Accuracy 工作台精度 ±0.02mm
Cooling Method 冷卻方式 Water Cooling水冷
Cutting Area 切割幅面 600mm*600mm
Machine dimensions 外觀尺忖 1780mm*1880mm*1360mm
Transmission 傳動方式 精密滾珠螺桿
Electrical Power 電源需求 三相四線AC380±5%,<7kW

※由於本公司對產品的不斷改進,本公司保留對此規格與設備外觀更改的權力,恕不另行通知。※

Related posts

【TLF-CH-IP】光纖雷射雕刻機

【TLF-CH-IP】

IPG光纖雷射雕刻機

【TLF-CH-IP】光纖雷射雕刻機

§ 節能省電省空間,氣冷式設計即插即用。

§ IPG光纖模組。

§ 輔助對焦紅光,快速對焦。

§ 中文操作介面,以學易懂。

§ 無耗材,保養方便。

§ 超小型高速高精度雕刻頭,精密雕刻、高速雕刻皆適宜。

※金屬與非金屬材料皆適用。 適用於各式手工具、機車汽車腳踏車零件、鑽頭、軸承、衛浴設備、機械五金、刀具、銘板、醫療器材、樂器、刻度環、刻度尺、手錶、電子零件、IC、PCB板、按鍵、面板、連接器…等產品。

MODEL 雷射型號 TLF-20CH-IP TLF-30CH-IP TLF-50CH-IP
CW Output power 輸出功率 20W 30W 50W
Wavelength 波長 1064nm
Laser Type 雷射類型 Pulsed Tune Waveforms
M2 <2 <2 <2
Pulsed Repetition Range 頻率 20~200KHz 30~200KHz 50~200KHz
Pulse Width 脈衝寬度 <100 ns <100 ns <120 ns
Pulse Energy 脈衝能量 >1mJ @20kHz >1 mJ@20kHz >1 mJ@30kHz
F-Theta Lens 聚焦鏡 F-160 F-254 F-330 F-420
Field Size (mm) 雕刻範圍 □110×110 □175×175 205×205 □300×300
Marking Speed (mm) 雕刻速度 8000mm/sec
Dimensions of Laser machine (mm)尺寸 600(W)x1620(H)x750(D)
Dimensions of Laser machine (Kg)重量 155
Electrical Power 電源需求 1 Φ220 VAC,50/60 Hz,250W
Z-Axis Table Z軸工作台 Electric Operating (520mm Distance)
Control Interface 電腦介面 USB

※規格因技術需要而變動恕不另行通知※

Related posts

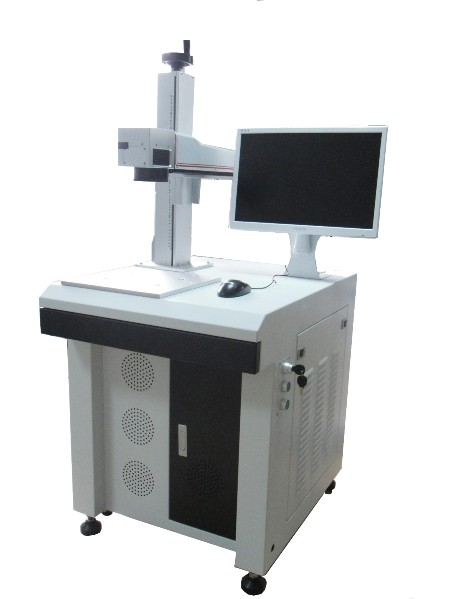

【TLF-10LX-MX】光纖雷射雕刻機

【TLF-10LX-MX】光纖雷射雕刻機

    最經濟型的光纖雷射雕刻機

【TLF-10LX-MX】光纖雷射雕刻機

§ 一體式機櫃,移動方便。

§ 中文操作介面,以學易懂。

§ 無耗材,保養方便。

§ 超小型高速高精度雕刻頭,精密雕刻、高速雕刻皆適宜。

§ 節能省電省空間,氣冷式設計即插即用。

§ 經濟便宜機種。

※金屬與非金屬材料皆適用。 適用於各式手工具、機車汽車腳踏車零件、鑽頭、軸承、衛浴設備、機械五金、刀具、銘板、醫療器材、樂器、刻度環、刻度尺、手錶、電子零件、IC、PCB板、按鍵、面板、連接器等產品。

MODEL 雷射型號 TLF-10LX-MX
CW Output power 輸出功率 10W
Wavelength 波長
Laser Type 雷射類型 Pulsed Tune Waveforms
F-Theta Lens 聚焦鏡 F-160 F-254
Field Size (mm) 雕刻範圍 □110×110 □175×175
Marking Speed (mm) 雕刻速度 5000mm/sec
Dimensions of Laser machine (mm)尺寸 600(W)x1460(H)x750(D)
Dimensions of Laser machine (Kg)重量 155
Electrical Power 電源需求 1 Φ220 VAC,50/60 Hz,250W
Z-Axis Table Z軸工作台 Hand Operating (370mm Distance)
Control Interface 電腦介面 USB

※規格因技術需要而變動恕不另行通知※
