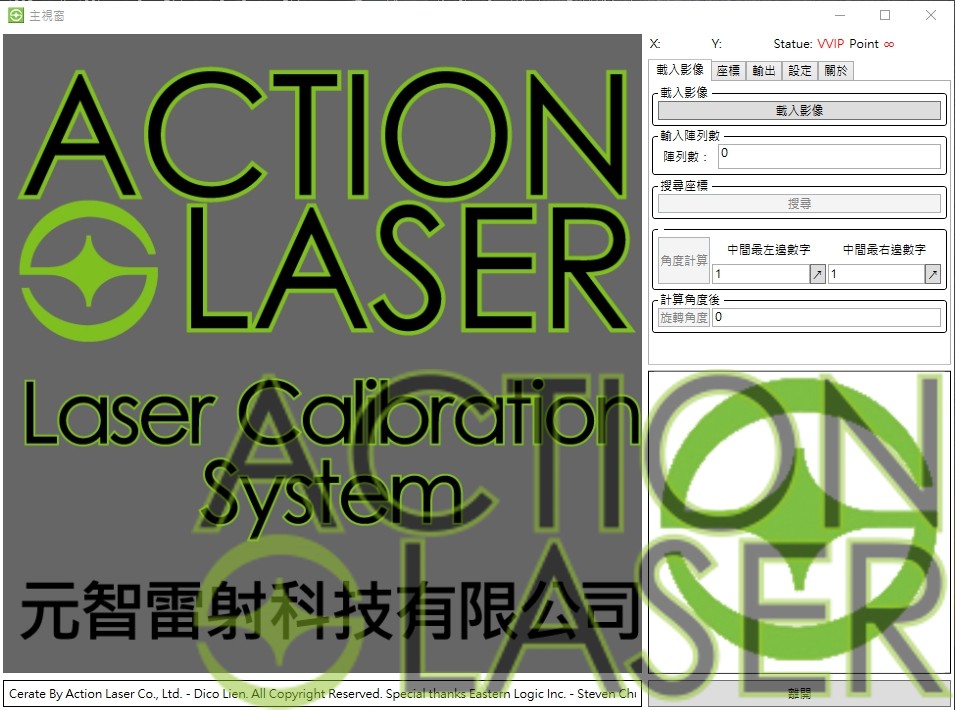

LMCS_x64 雷射雕刻/雷射打標機校正系統
雷射雕刻/雷射打標校正系統
Laser Marking Correction System
for 64 Bit Windows 7/8/8.1/10
雷射雕刻/雷射打標校正系統
Laser Marking Correction System
首頁
【TLF-LS-3AX】3D變焦雷射雕刻機
【TLF-LS-3AX】3D變焦雷射雕刻機
最新3D變焦雷射雕刻機
可依雕刻物件模型自動調整焦距
§ 可依物件3D檔案變焦雕刻 ( 副檔名 為 *.stl 檔)
§ 節能省電省空間，氣冷式設計即插即用。 20~200KHz頻率使用範圍。
§ 獨特的功率波形設計，高頻率仍可輸出最佳尖峰功率。
§ 提供連續波模式，應用範圍廣泛。
§ 超小型高速高精度雕刻頭，精密雕刻、高速雕刻皆適宜。
| 型號 MODEL | TLF-20LS-3AX | TLF-30LS-3AX | TLF-50LS-3AX |
| 輸出功率 cw output power | 20W | 30W | 50W |
| 雷射波長 Wavelength | 1055-1070nm | ||
| 雷射型式 Laser Type | Pulsed | ||
| 脈衝頻率Pulsed Repetition Range | 20-500KHz | 30-500KHz | 50-1000KHz |
| 聚焦鏡頭F-Theta Lens | SLF254 | ||
| 焦距長度Working Distance | 309.5上下正負35mm | ||
| 雕刻範圍Field Size(mm) | 上□150×150 ; 中□170×170 ; 下□190×190 | ||
| 主機尺寸Dimensions of Control Cabinet | 200 (W)x250(H)x550(D) | ||
| 雷射頭尺寸 Dimensions of Laser Head | 900(L)x170(W)x200(H) | ||
| 主機重量Weight of Control Cabinet (Kg) | 18 | ||
| 雷射頭重量Weight of Laser Head (Kg) | 23 | ||
| 電力需求 Electrical Power | 1 Φ100~240 VAC，50/60 Hz，2.5 AMP | ||
| 控制介面Control Interface | PCI port | ||
※規格因技術需要而變動恕不另行通知※
【TLF-AP】光纖雷射雕刻機
【TLF-AP】光纖雷射雕刻機
SPI光纖雷射雕刻機
§ 節能省電省空間，氣冷式設計即插即用。
§ 20~1000KHz超高頻率使用範圍。
§ 獨特的功率波形設計，高頻率仍可輸出最佳尖峰功率。
§ 提供連續波模式，應用範圍廣泛。
§ 超小型高速高精度雕刻頭，精密雕刻、高速雕刻皆適宜。
※金屬與非金屬材料皆適用。 適用於各式手工具、機車汽車腳踏車零件、鑽頭、軸承、衛浴設備、機械五金、刀具、銘板、醫療器材、樂器、刻度環、刻度尺、手錶、電子零件、IC、PCB板、按鍵、面板、連接器…等產品。
MODEL雷射型號
|
MODEL雷射型號
|
TLF-20AP-R
|
TLF-30AP-R
|
TLF-50AP-R
|
||||||
|
cw output power輸出功率
|
20W
|
30W
|
50W
|
||||||
|
Wavelength波長
|
1065 ± 5nm
|
||||||||
|
Laser Type 雷射類型
|
Pulsed Tune Waveforms
|
||||||||
|
M2光束質量
|
<1.6
|
||||||||
|
Pulsed Repetition Range 全功率頻率
|
20~200 kHz
|
30~500 kHz
|
50~500 kHz
|
||||||
|
Pulse Width 脈衝寬度
|
40/260 ns
|
||||||||
|
Pulse Energy 脈衝能量
|
>1 mJ
|
||||||||
|
Peak Power 峰值功率
|
>12 kw
|
>10kw
|
>10 kw
|
||||||
|
F-Theta Lens 聚焦鏡
|
F-160
|
F-254
|
F-330
|
F-420
|
|||||
|
Field Size (mm) 雕刻範圍
|
□110×110
|
□175×175
|
□205×205
|
□300×300
|
|||||
|
Marking Speed (mm)
|
9000mm/sec
|
||||||||
|
Dimensions of Control Cabinet
|
220(W)x295(H)x500(D)
|
||||||||
|
Dimensions of Laser Head
|
470(L)x105(W)x160(H)
|
||||||||
|
Weight of
Control Cabinet (Kg) |
25.5
|
||||||||
|
Weight of Laser Head (Kg)
|
8
|
||||||||
|
Electrical Power
|
1 Ø110∕220 VAC，50/60 Hz，500W
|
||||||||
|
Control Interface
|
USB Mode
|
||||||||
※規格因技術需要而變動恕不另行通知※
展示影片-飛行打標：
【TLFC-6060】雷射切割機
【TLFC-6060】雷射切割機
§ 廣泛用於眼鏡、電子、電器等精密機械五金、微電子行業。
§ 採用先進的龍門式結構，自動跟隨系統，提升切割精度。
§ 雷射切割速度快 ，切縫小，切割面光滑。
§ 加工柔性好，可加工任意圖形，亦可切割管材。
§ 非接觸加工，熱影響區小，工件局部變形小。
§ 導軌安裝調整採用精密準直儀測試，精度小於0.02mm。
§ 全封閉式防護罩設計,減少雷射傷害。
※適用於切割0.1-6mm碳鋼板，0.1-3mm不銹鋼板、鍍鋅板、電解板等多種薄金屬材質。
| MODEL 雷射型號 | TLFC-6060 |
| CW Output power 輸出功率 | 500W |
| Wavelength 波長 | 1064nm |
| Min line width 最小線徑 | 0.01mm |
| Accuracy 重複定位精度 | ±0.02mm |
| Max.cutting speed最大運行速度 | 30m/min |
| Max.Accelerated 最大加速度 | 0.8G |
| Control System 控制系統 | CNC 數位控制 |
| Continuous working hours 連續工作時間 | <20H |
| Repetition Accuracy 工作台精度 | ±0.02mm |
| Cooling Method 冷卻方式 | Water Cooling水冷 |
| Cutting Area 切割幅面 | 600mm*600mm |
| Machine dimensions 外觀尺忖 | 1780mm*1880mm*1360mm |
| Transmission 傳動方式 | 精密滾珠螺桿 |
| Electrical Power 電源需求 | 三相四線AC380±5%，<7kW |
※由於本公司對產品的不斷改進，本公司保留對此規格與設備外觀更改的權力，恕不另行通知。※
【TLF-20CH-RC-FX】光纖雷射雕刻機
【TLF-CH-IP】光纖雷射雕刻機
【TLF-CH-IP】光纖雷射雕刻機
IPG光纖雷射雕刻機
§ 節能省電省空間，氣冷式設計即插即用。
§ IPG光纖模組。
§ 輔助對焦紅光，快速對焦。
§ 中文操作介面，以學易懂。
§ 無耗材，保養方便。
§ 超小型高速高精度雕刻頭，精密雕刻、高速雕刻皆適宜。
※金屬與非金屬材料皆適用。 適用於各式手工具、機車汽車腳踏車零件、鑽頭、軸承、衛浴設備、機械五金、刀具、銘板、醫療器材、樂器、刻度環、刻度尺、手錶、電子零件、IC、PCB板、按鍵、面板、連接器…等產品。
| MODEL 雷射型號 | TLF-20CH-IP | TLF-30CH-IP | TLF-50CH-IP | |||
| CW Output power 輸出功率 | 20W | 30W | 50W | |||
| Wavelength 波長 | 1064nm | |||||
| Laser Type 雷射類型 | Pulsed Tune Waveforms | |||||
| M2 | <2 | <2 | <2 | |||
| Pulsed Repetition Range 頻率 | 20~200KHz | 30~200KHz | 50~200KHz | |||
| Pulse Width 脈衝寬度 | <100 ns | <100 ns | <120 ns | |||
| Pulse Energy 脈衝能量 | >1mJ @20kHz | >1 mJ@20kHz | >1 mJ@30kHz | |||
| F-Theta Lens 聚焦鏡 | F-160 | F-254 | F-330 | F-420 | ||
| Field Size (mm) 雕刻範圍 | □110×110 | □175×175 | □205×205 | □300×300 | ||
| Marking Speed (mm) 雕刻速度 | 8000mm/sec | |||||
| Dimensions of Laser machine (mm)尺寸 | 600(W)x1620(H)x750(D) | |||||
| Dimensions of Laser machine (Kg)重量 | 155 | |||||
| Electrical Power 電源需求 | 1 Φ220 VAC，50/60 Hz，250W | |||||
| Z-Axis Table Z軸工作台 | Electric Operating (520mm Distance) | |||||
| Control Interface 電腦介面 | USB | |||||
※規格因技術需要而變動恕不另行通知※
【TLF-10LX-MX】光纖雷射雕刻機
【TLF-10LX-MX】光纖雷射雕刻機
最經濟型的光纖雷射雕刻機
§ 一體式機櫃，移動方便。
§ 中文操作介面，以學易懂。
§ 無耗材，保養方便。
§ 超小型高速高精度雕刻頭，精密雕刻、高速雕刻皆適宜。
§ 節能省電省空間，氣冷式設計即插即用。
§ 經濟便宜機種。
※金屬與非金屬材料皆適用。 適用於各式手工具、機車汽車腳踏車零件、鑽頭、軸承、衛浴設備、機械五金、刀具、銘板、醫療器材、樂器、刻度環、刻度尺、手錶、電子零件、IC、PCB板、按鍵、面板、連接器等產品。
| MODEL 雷射型號 | TLF-10LX-MX | |
| CW Output power 輸出功率 | 10W | |
| Wavelength 波長 | 1064nm | |
| Laser Type 雷射類型 | Pulsed Tune Waveforms | |
| F-Theta Lens 聚焦鏡 | F-160 | F-254 |
| Field Size (mm) 雕刻範圍 | □110×110 | □175×175 |
| Marking Speed (mm) 雕刻速度 | 5000mm/sec | |
| Dimensions of Laser machine (mm)尺寸 | 600(W)x1460(H)x750(D) | |
| Dimensions of Laser machine (Kg)重量 | 155 | |
| Electrical Power 電源需求 | 1 Φ220 VAC，50/60 Hz，250W | |
| Z-Axis Table Z軸工作台 | Hand Operating (370mm Distance) | |
| Control Interface 電腦介面 | USB | |
※規格因技術需要而變動恕不另行通知※
