雷射打標機
LMCS_x64 雷射雕刻/雷射打標機校正系統
雷射雕刻/雷射打標校正系統
Laser Marking Correction System
for 64 Bit Windows 7/8/8.1/10
雷射雕刻/雷射打標校正系統
Laser Marking Correction System
公司簡介
本公司成立於1994年，初期代理日本SIGMA公司之YAG、CO2雷射雕刻機設備，從事雷射雕刻代工/加工&雷射雕刻設備銷售。1996年取得日本MASTUO公司之YAG、CO2雷射雕刻機設備台灣總代理權。
本公司有獨立的技術維修群，不定期派遣人員前往日本接受技術培訓，1997年獲得日本MASTUO公司認同，代為服務東南亞地區設備。本公司CO2雷射 機設備並於2000年接受日本MASTUO公司技術轉移在台灣OEM製造。另因應市場不斷提升之需求，本公司於2001年代理美國Excel Laser及德國ACI的Diode Laser(二極體雷射)。
雷射雕刻機在歐美日市場行之有年，其優點-快速(不必溫機)、簡便(不必鋼模、網版，檔案資料存取方便快速)、穩定、美觀(光學無接觸面)、不易脫落， 有效提高產品之附加價值。雷射雕刻機在台灣，迅速代替傳統的油墨印刷及鋼印、電印(蝕印)的市場。雷射打標機/雷射刻字機除了金屬材質外，在非金屬材質 (如電子元件、IC、半導體、電阻、電容器、石英振盪器)，透光是面板、鍵盤、汽車音響面板、PCB主板、木材、紙材等，亦有卓越的效果。流水編號，義 為、二維條碼皆可輕鬆上手。
本公司提供給客戶整體性的服務，內容包括：
1.銷售前應用及產品諮詢：
本公司的工程師對雷射雕刻系統安裝與實際應用有充分的經驗，保證讓您對雷射雕刻有更新的認識。
2.訓練與實際應用支援：
本公司有經驗豐富的軟/硬體工程師，除了提供安裝和訓練外，並可協助客戶一同解決實際生產使用時軟體、硬體上的各種問題。
3.維修保養服務：
本公司產品的品質可靠穩定，降低了維修的困擾，若有需要維修，我們專業的軟硬體工程師必在最短時間內處理(無論是在保證期內或外)。在技術方面我們擁有獨立 的維修部門，不需完全依靠原廠技師。在軟體方面除了有原廠雕刻軟體外，我們亦開發功能更強的Windows版MarkingMate雷射雕刻軟體(有中文 /英文版本供選擇)。簡單明瞭的操作讓客戶更容易上手。另為提升客戶產能，我們亦可因應客戶需求，設計規劃整合自動化設備，為客戶創造更高經濟效益。
本公司秉持「專業、務實、服務」的一貫經營理念，以多年加工經驗及強大的服務網做後盾，提供客戶多方面的需求及服務，若您有對雷射方面的問題，或需要打樣，請與我們聯絡。
【Laser Marking Correction System】雷射打標校正系統
【Laser Marking Correction System】
雷射打標校正系統
線上操作版本目前公開測試中，請前往 cal.actionlaser.com.tw 試用。
單機版本請點選這裡(LMCS_x64)下載(需要網路環境)。

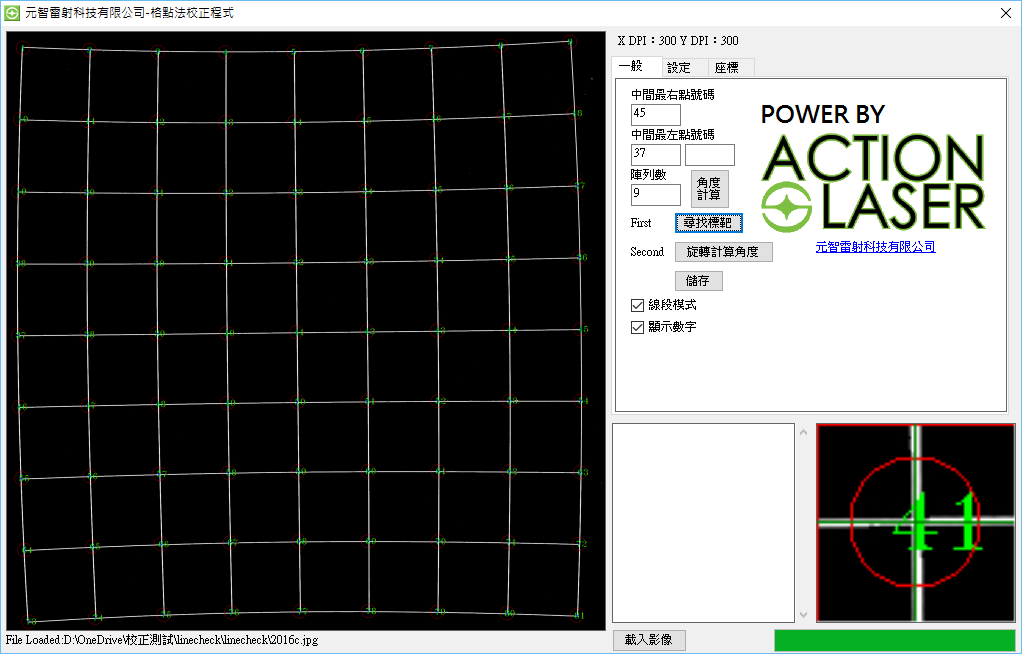

【Laser Marking Correction System】雷射打標校正系統-主畫面
元智雷射科技有限公司自主研發
專為雷射打標機開發的校正軟體

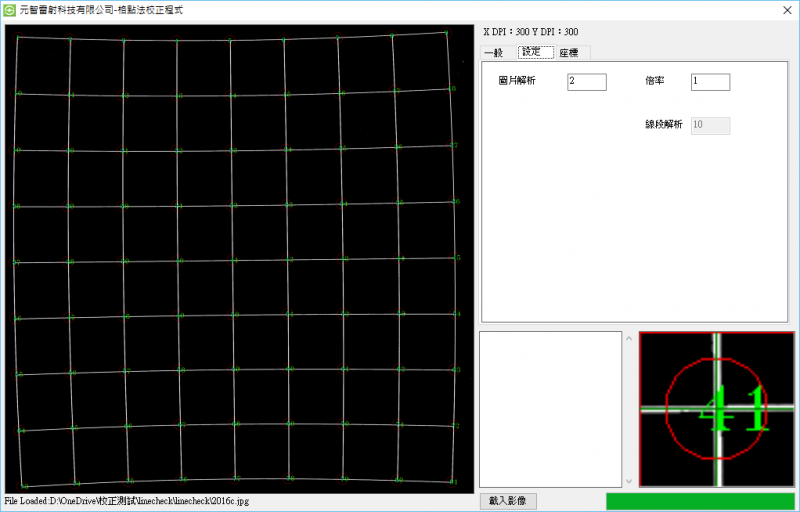

【Laser Marking Correction System】雷射打標校正系統-設定畫面

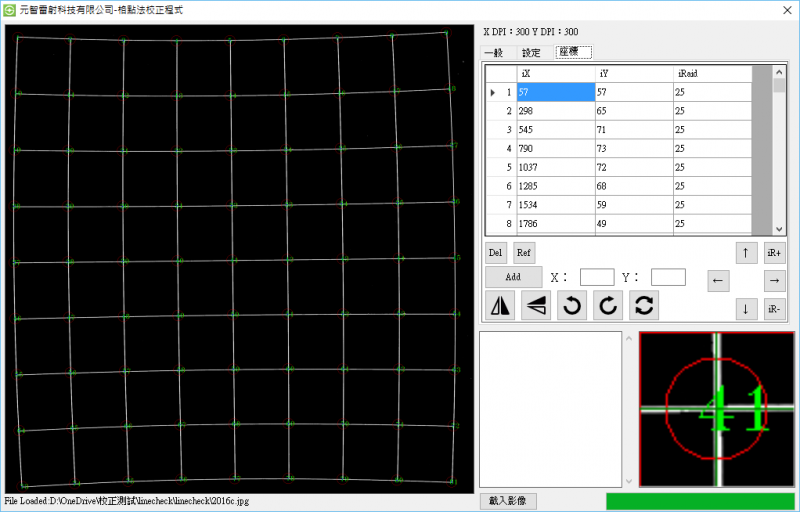

【Laser Marking Correction System】雷射打標校正系統-座標調整畫面
適用對象：
- 需要使用高精度細微打標的使用者
- 需要使用大量陣列模式的使用者
適用硬體：
- ScanLab 振鏡系統 – All ScanLab galvanometric scanner series
- CTI 振鏡系統 – All Cambridge Technology galvanometric scanner series
- Raylas 振鏡系統 – All Raylase galvanometric scanner series
- 數位(XY2-100)振鏡系統 – All XY2-100 galvanometric scanner series
- 類比(Analog)振鏡系統 – All Analog galvanometric scanner series
適用軟體：
- 興誠科技MakeingMate打標軟體：格點法,(Grid calibration)
- 北京金橙子Ezcad打標軟體：9點校正模式(9Point Grid calibration)、25點校正模式(25Point Grid calibration)、Excel 校正模式
- 廈門達標iMark 打標軟體：格點法
軟體特性：
- 不需借助昂貴的XY Table設備與視覺鏡頭
- 搭配具有簡易平面掃描功能設備即可操作
- 支援圖面水平調整、圖面旋轉
- 具有單點Zoom in功能，方便操作人員準確對位
- 可直接輸入座標增加座標點或是使用滑鼠點擊增加座標點
- 可調整輸入圖面的倍率，讓低解析圖面變成高解析
- 按下儲存即可產生相對應的校正檔

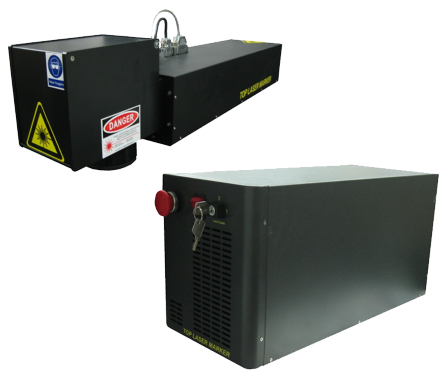

【TLF-LS-3AX】3D變焦雷射雕刻機
【TLF-LS-3AX】3D變焦雷射雕刻機
最新3D變焦雷射雕刻機
可依雕刻物件模型自動調整焦距
§ 可依物件3D檔案變焦雕刻 ( 副檔名 為 *.stl 檔)
§ 節能省電省空間，氣冷式設計即插即用。 20~200KHz頻率使用範圍。
§ 獨特的功率波形設計，高頻率仍可輸出最佳尖峰功率。
§ 提供連續波模式，應用範圍廣泛。
§ 超小型高速高精度雕刻頭，精密雕刻、高速雕刻皆適宜。
| 型號 MODEL | TLF-20LS-3AX | TLF-30LS-3AX | TLF-50LS-3AX |
| 輸出功率 cw output power | 20W | 30W | 50W |
| 雷射波長 Wavelength | 1055-1070nm | ||
| 雷射型式 Laser Type | Pulsed | ||
| 脈衝頻率Pulsed Repetition Range | 20-500KHz | 30-500KHz | 50-1000KHz |
| 聚焦鏡頭F-Theta Lens | SLF254 | ||
| 焦距長度Working Distance | 309.5上下正負35mm | ||
| 雕刻範圍Field Size(mm) | 上□150×150 ; 中□170×170 ; 下□190×190 | ||
| 主機尺寸Dimensions of Control Cabinet | 200 (W)x250(H)x550(D) | ||
| 雷射頭尺寸 Dimensions of Laser Head | 900(L)x170(W)x200(H) | ||
| 主機重量Weight of Control Cabinet (Kg) | 18 | ||
| 雷射頭重量Weight of Laser Head (Kg) | 23 | ||
| 電力需求 Electrical Power | 1 Φ100~240 VAC，50/60 Hz，2.5 AMP | ||
| 控制介面Control Interface | PCI port | ||
※規格因技術需要而變動恕不另行通知※

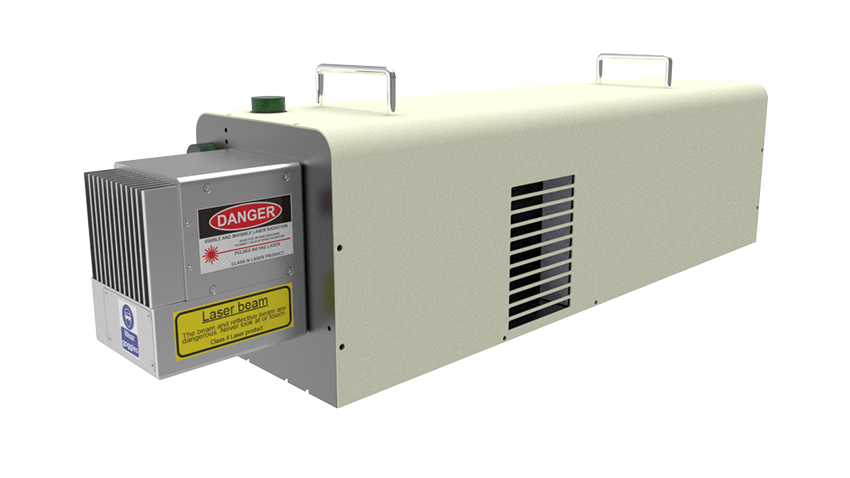

【TLC-AP】CO2雷射雕刻機
【TLC-AP】CO2雷射雕刻機
§ 非金屬雕刻最佳之方案。
§ 紅光導引預覽功能，便於雕刻前將物件正確定位。
§ 強大的繪圖功能，除了基本的線段、圓弧、圓形與矩形外，並有曲線繪圖功能來進行不規則圖形繪製。
§ 中文操作介面，以學易懂。
§ 操作簡易，保養方便。
§ 高速高精度雕刻頭，精密雕刻、高速雕刻皆適宜。
| 雷射型號 | TLC-30AP | |
| 輸出功率 | 30W | |
| 雷射波長 | 10.6um | |
| 雷射類型 | Sealed,RF Excited CO2 Laser | |
| 雷射 M2 | <1.2 | |
| 頻率範圍 | 0-20Khz | |
| 鏡頭型號 | F70 | F110 |
| 工作焦距 | 102.5±0.5mm | 147±1mm |
| 雕刻範圍 | □70x70mm | □110x110mm |
| 光斑大小 | 130um | 210um |
| 雕刻速度 | ≦8000mm/sec | |
| 設備尺寸 | 210mm(W)x900mm(H)x260mm(D) | |
| 設備重量 | 32Kg | |
| 電源需求 | 1 Φ220 VAC，50/60 Hz，3 AMP | |
| 控制介面 | USB Port | |
※規格因技術需要而變動恕不另行通知※

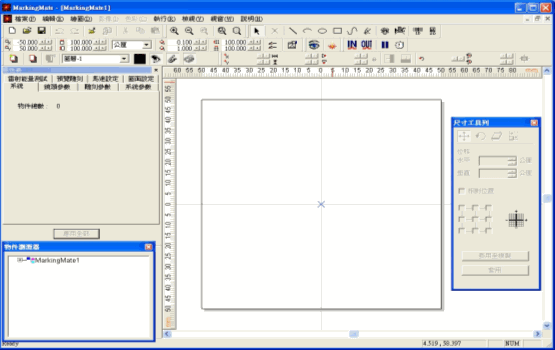

【MarkingMate】雷射雕刻機操作軟體
【MarkingMate】雷射雕刻機操作軟體
台灣市佔率最高的雷射雕刻軟體
以下說明節錄自興誠科技
簡述(Descriptions)
MarkingMate是由興誠科技所研發的視窗雷射打標軟體系統，簡單易懂、操作親和力強容易上手
，能匯入多種向量圖檔及影像圖檔，以自動化函式庫和系統整合廠商緊密結合，可於平面／非平
面的工件上進行打標，支援PCI及USB介面打標控制器，是各類型雷射打標機控制的最佳夥伴。
基礎功能(Functions)
提供繁中/簡中/English/日本語/Deutsch
- 五種語言可供選擇，並且可以透過簡單的修改文字檔客製各種語言版本。
支援WinXP/Vista/Win7/Win8作業系統
- 支援多方面Windows作業系統，隨著微軟視窗系統的演化，提供最新的版本
提供基本繪圖功能
- 提供多樣化的繪圖功能，如點、線、弧、圓、矩形、曲線…等。
可設定文字、條卯內容為自動文字
- 文字來源為自動累加數字序號。
- 文字來源由文字檔案中讀取。
- 文字來源為系統日期。
- 文字來源為遠端電腦透過RS232C或TCP/IP輸入。
- 一維條碼有：Code39、Code128、Code93、CodeBar、ITF、MSI Code、US PostNet、UPC-A、UPC-E、EAN8、EAN13、UCC 128、EAN 128、FIM。
- 二維條碼有DataMatrix。
可匯入多種向量及影像圖檔，相容性高
- 提供多種功能方便使用者對匯入的影像做編輯，如柵欄、馬賽克、銳利化、增加雜點、加上花紋、強化邊緣…等。
- 提供向量工具箱的操作視窗，方便客戶對物件進行向量組合，如聯集、交集、修剪…等。
- 可匯入dwg、dxf、AI、plt、bmp、tif、cmp、cal、clp、cur、eps、emf、fpx、ico、wmf、psd、png、jpg、tga、pcx …等多種檔案格式。
提供物件屬性表，以方便設定不同屬性的特性
- 提供物件屬性表，可以設定專屬於該物件的特性，如：曲線、弧形、圓形、文字、基準線…等。
可利用雕刻參數表紀錄雕刻參數，累積加工經驗
- 方便客戶可以將自已所特有的雕刻參數命名，加以歸類，並且儲存，待將來有相同雕刻材質時,可以快速的使用已歸類的雕刻參數來雕刻。
簡易的自動化元件
- 提供簡易的操作視窗，可快速的執行／輸入命令，如訊號輸入、訊號輸出、暫停、延遲時間、運動、設定目前位置、迴圈、原點回歸。
支援RS232C/TCPIP外控指令
- 借由RS232C或TCPIP的外接孔進行遠端控制，讓雷射機台的設置不受限於電腦的位置，可於遠端輸出指令控制雷射機台。
多圖層架構
- 提供多圖層的編輯架構，以方便客戶因應不同需求的設定，對不同圖層做不同加工條件。
矩陣物件
- 可對每一單元個別編輯偏移、旋轉、縮放、輸出，並選擇輸出之圖層。
精密的振鏡畸變的補償方式
- 公式法修正桶形畸變、梯形畸變、及平行四邊形畸變校正。
- 比例法修正上、下；左、右不對稱。
- 格點法：以密集的取樣點，建立精密的內插修正，一次將所有的誤差消除！
提供使用者分級的選擇
- 依不同層級設定介面的操作許可權，分為一般使用者、設計人員及系統管理員三種級別。
提供紅光預覽，以提升雕刻位置的精準度
- 在雕刻前可以用紅光測試雕刻路徑是否正確，以提升打標品質的精準度。
支援多種雷射打標控制器
- PMC2、MCx、UMC4。
- SCANLAB RTC3／4／5。
支援多種雷射系統
- ND-YAG、CO2、綠光、光纖、UV。
